Fixing "DAP error while reading DP-Ctrl-Stat register" on Cortex-M0
SWD 引脚被 GPIO 复用后 Connect Under Reset 失效的排查实录
A Case Where Under Reset Didn’t Help, and What Eventually Worked
0x01 问题现象
调试 Cortex-M0 MCU 时遇到 SWD 无法重新连接的问题。具体表现为:程序首次烧录成功后,后续无法再次连接、无法烧录。
当前条件如下:
- PC5 / PC6 对应 SWD 接口(SWDIO / SWCLK)
- Keil 已配置 Connect Under Reset + HW RESET
- RESET 脚已用示波器确认能够被拉低到 0 V
- SWD 时钟已从默认频率逐步降低到 50 kHz / 100 kHz 测试

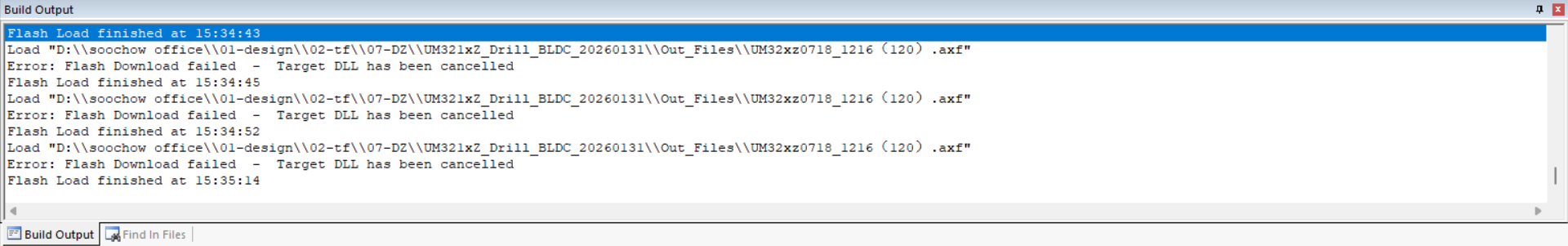

- 上述手段全部无效,仍提示
RDDI-DAP Error,无法重新建立 SWD 连接
1
DAP error while reading DP-Ctrl-Stat register
初步怀疑:
- SWD 引脚被固件复用为 GPIO,导致调试口功能被覆盖
- 芯片进入了某种 Debug Lock 状态
0x02 排查过程
1. 复现问题
用同一套软件烧录另一块板子,确认现象是否一致。结果:另一块板子同样「下载一次后无法再次下载」,问题稳定复现。
这说明问题并非单板硬件差异导致,而是系统性的——要么是软件行为,要么是工具链兼容性。
2. 确认 SWD 引脚复用
检查软件源码,确认 PC5 / PC6(SWDIO / SWCLK)在代码中被初始化为 GPIO 功能。这意味着:
- 芯片上电 → 默认处于 SWD 模式 → 烧录器可以连接 → 程序开始运行 → SWD 引脚被切换为 GPIO → 调试口失效
- Connect Under Reset 的理论作用:在 RESET 拉低期间建立 SWD 连接,此时固件尚未执行,SWD 引脚保持默认的调试功能。连接建立后再释放 RESET。
3. 降频与 Under Reset
先排查物理层。直觉上 SWD 时钟越低对信号质量越宽容——如果是走线噪声或阻抗不匹配,降频后通信应该有所改善。但目标板上实测结果相反:频率降到 50 kHz / 100 kHz 后现象没有任何变化,反而是只有拉到 2 MHz 以上时烧录器才能识别到芯片。这个行为不太符合典型的信号完整性问题(低速更稳定),更像是协议层或时序层面的异常。
然后验证软件层面:已知固件会复用 SWD 引脚,Connect Under Reset 的设计意图是在 MCU 退出复位前完成 SWD 握手,此时固件未执行,引脚仍处于默认调试功能。但即使用示波器确认 RESET 已被拉低,CMSIS-DAP 依旧报相同的 DP-Ctrl-Stat 错误——理论上成立的路径,实测没走通。
最后把目标板换成纯芯片 demo 板重复以上测试,结果一致。问题不随目标板变化,排查焦点暂时可以从硬件差异移开。
4. 咨询原厂,改用 J-Link
原厂建议使用 J-Link 替代 CMSIS-DAP。测试结果:
- 纯芯片 demo 板:J-Link 成功连接并烧录
- 目标板:J-Link 仍然失败,报同样的错误
这个差异很关键:同一套 J-Link 硬件 + 同一套 DLL,在 demo 板上成功、在目标板上失败。至少说明问题不只在烧录器一侧,也不只在目标板一侧——换个烧录器后部分场景改善了,暗示两个环节之间存在交互。但具体是哪种交互(时序、电平、电源特性等),当时没有进一步测量,无法确定。
5. AI 辅助分析日志
将完整错误日志提供给 AI,AI 建议:
- 用 J-Link Commander 直接检查芯片状态、尝试
halt CPUunlock和erase命令 - 检查当前使用的 Pack 版本(Keil Device 是否选错了)、检查 Flash Algorithm、检查J-Link DLL 版本,对比 Segger 官网确认是否存在已知兼容性问题
6. 升级 Pack 与 J-Link DLL —— 问题解决
在 AI 建议下执行以下操作:
- 更新芯片的 Device Family Pack(Keil Pack)到最新版本
- 升级 J-Link Software Pack(含 DLL 更新)
- 重启电脑,刷新驱动
再次尝试,目标板成功连接并完成烧录。
回顾整个排查路径,可以按 SWD 协议栈逐层归纳每一步验证了什么:
1
2
3
4
5
6
7
8
下载失败
│
├── 物理层 [已排除] — 万用表确认 RESET 正常拉低,降频至 50kHz 无改善
├── SWD协议层 [正常] — Found SW-DP
├── CPU Debug层 [正常] — Found Cortex-M0, halt成功
├── AHB访问层 [正常] — mem32成功
├── Flash下载层 [异常] — 直接表现为 Flash Download 失败,报 DP-Ctrl-Stat 错误
└── 工具链层 [修复] — 更新 Pack/DLL 后恢复
换烧录器后 demo 板成功但目标板失败——这个差异说明问题不在单一层面,而是烧录器和目标板之间存在交互。但在排查当时,这个线索并没有直接指向版本问题,是 AI 分析日志后才把注意力拉到 Pack 和 DLL 上。
0x03 总结
已确认的事实
- SWD 引脚(PC5 / PC6)在固件中被初始化为 GPIO,这是导致调试口首次烧录后失效的直接原因
- Connect Under Reset 理论上应该在固件执行前建立 SWD 连接,从而绕过引脚复用,但实际测试中旧环境下的 CMSIS-DAP 和 J-Link 均无法在目标板上成功连接
- 最终使问题解决的操作是:更新芯片 Pack + 升级 J-Link Software Pack + 重启电脑。遗憾的是没有做单一变量对比(比如只升级 Pack 或只升级 DLL),无法确定具体是哪一个动作起了作用
尚不明确的地方
- J-Link 在 demo 板上可以连接但同一套工具在目标板上失败——造成这个差异的原因没有定位。可能是目标板 reset 引脚上的额外负载影响了时序,也可能是电源上电顺序或其他硬件差异,没有做进一步的信号测量来验证
- 升级 Pack / DLL 为什么能修复,没有找到对应的 errata 或 changelog 说明。不排除只是重装驱动或重启电脑解决了问题,而非版本变更本身
下次遇到类似问题时可以优先做的事
- 直接检查芯片 Pack 和烧录器 DLL / Software Pack 版本是否过旧——这一步成本低,值得放到排查顺序的前面
- 保留并仔细阅读完整的烧录错误日志,尤其是寄存器级别的错误信息(如 DP-Ctrl-Stat),而不是只看顶层的 RDDI-DAP Error
- 用不同烧录器 + 不同目标板做交叉对比,可以快速把问题范围从「烧录器 / 目标板 / 固件」三个变量中缩小
向 AI 提问的模板
提问思路:让AI解释日志信息,通过日志信息可以说明什么?告诉AI已经尝试的动作,当前实验现象。让AI根据日志判断问题属于哪个层级,再告诉我们下一步最关键的验证动作,并说明为什么这个动作能缩小问题范围。
[粘贴 Keil / J-Link 的完整输出日志]
已尝试无效的操作:[例如 降频到 50kHz、Under Reset、换 CMSIS-DAP]
当前现象:
- Found SW-DP
- Found Cortex-M0
- halt 成功
- mem32 成功
- Flash Download 失败
请你分析:
- 当前已经排除了哪些层级的问题?
- 现在最可能的问题层在哪里?
- 下一步最有信息量的验证动作是什么?
- 为什么这个动作能进一步缩小问题空间?
这个模板有效的原因:
- 给完整日志而非摘要——日志里的寄存器状态(DP-Ctrl-Stat)才是定位 SWD 协议失败点的关键信息,摘要会把这些丢掉
- 先列出已尝试的操作——避免 AI 猜测并建议你已经做过的事,浪费对话轮次
- 要求 AI 先做减法再做加法——先判断「已排除哪些层」再推理「下一步做什么」,迫使 AI 基于你的实际证据链推理,而不是从零发散
